Sigortalar, aşırı akım koşullarında güç akışını kesen koruyucu cihazlar olarak görev yapan elektrik sistemlerinde hayati bileşenlerdir. Sigorta performansı üzerinde en etkili dış faktörlerden biri sıcaklıktır. Sıcaklık değişiklikleri bir sigortanın mevcut aşırı yüklere ne kadar hızlı veya yavaş tepki vereceğini, fiziksel özelliklerini ve uzun-vadeli güvenilirliğini etkileyebilir.
Bu teknik makale, ayrıntılı analizler, gerçek-dünya sonuçları ve belirli sıcaklık koşulları için uygun sigortanın seçilmesine yönelik rehberlik aracılığıyla sıcaklık ve sigorta performansı arasındaki karmaşık ilişkiyi araştırıyor.
1. Sigorta İşlevselliğine Giriş

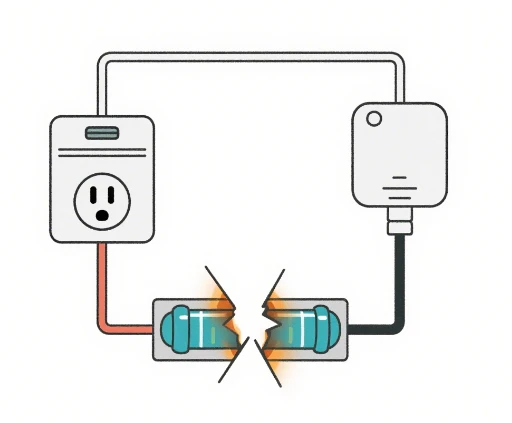

Sigorta, üzerinden aşırı akım geçtiğinde devreyi eritip açan aşırı akım koruyucu bir cihazdır. Genellikle akım tarafından üretilen sıcaklık belirli bir değeri aştığında eriyen metalik bir tel veya şeritten oluşur. Sigorta daha sonra devreyi keserek aşırı ısınmayı, ekipmanın hasar görmesini ve hatta yangın tehlikesini önler. Bu mekanizma özellikle elektronik bileşenlerin hassas olduğu veya güvenlik düzenlemelerinin koruma sistemlerini zorunlu kıldığı ortamlarda kritik öneme sahiptir.
Sigortanın çalışma prensibi Joule ısınmasına dayanır-elektrik akımı bir iletkenden geçtiğinde akımın karesiyle (I²R) orantılı bir ısı üretir. Sıcaklık arttıkça sigorta elemanı belirli bir eşik değerinde eriyerek devreyi açar. Bu nedenle sıcaklık ikili bir rol oynar: Sigorta eyleminin hem nedeni hem de sonucudur. Bu ilişkiyi anlamak, sigortaları etkili bir şekilde seçmenin ve uygulamanın anahtarıdır.
2. Sıcaklık ve Elektriksel İletkenlik Arasındaki İlişki
Sıcaklık, sigorta elemanının elektriksel iletkenliğini önemli ölçüde etkiler. Bir malzemenin elektrik akımının içinden geçmesine izin verme yeteneği olan iletkenlik, artan atom titreşimleri nedeniyle metalik iletkenlerde sıcaklık arttıkça azalır. Bu titreşimler serbest elektronların hareketini engeller, böylece direnç artar.
Direnç arttıkça daha fazla ısı üretilir ve bu da potansiyel olarak sigortanın-atma sürecini hızlandırır. Tersine, daha soğuk ortamlarda atomik titreşimin azalması, direncin azalmasına neden olur ve bu da sigortanın arıza durumuna tepki verme süresini geciktirebilir.
Tablo 1: Yaygın Sigorta Malzemelerinin Sıcaklıkla Direnç Değişimi
| Malzeme | Baz Direnci (20 derecede Ω) | 100 derecede direnç | % Arttırmak |
|---|---|---|---|
| Çinko | 1.00 | 1.35 | 35% |
| Bakır | 1.00 | 1.27 | 27% |
| Gümüş | 1.00 | 1.24 | 24% |
3. Sigorta Elemanlarının Erime Noktası ve Malzeme Seçimi
Sigorta elemanının erime noktası, sigortanın aşırı akım koşullarına ne kadar hızlı tepki vereceğini belirler. Her malzemenin, belirli erime sıcaklıkları da dahil olmak üzere, onları çeşitli uygulamalar için uygun kılan farklı termal özellikleri vardır.
- Çinko:Erime noktası ~419 derece. Düşük-akım devrelerinde hızlı-atmalı sigortalar için uygundur.
- Gümüş:Erime noktası ~961 derece. Mükemmel iletken; hassas, yüksek-performanslı devrelerde kullanılır.
- Bakır:Erime noktası ~1085 derece. Daha yüksek-akımlı, yavaş-ateşli sigortalar için kullanılır.
Malzeme seçimi sigortanın termal tepkisini doğrudan etkiler. Tasarımcılar, uygun sigorta çalışmasını sağlamak için çalışma sıcaklığını ve akım taleplerini dikkate almalıdır.
4. Termal Yaşlanma ve Uzun-Dönem Etkisi
Termal yaşlanma, yüksek sıcaklıklara uzun süre maruz kalma nedeniyle sigortanın özelliklerinin kademeli olarak bozulması anlamına gelir. Bu yaşlanma, metal yorgunluğuna, oksidasyona ve kristal yapıda değişikliklere neden olur ve bunların tümü direnci artırır ve performansı düşürür. Sonuç olarak, termal olarak eskimiş bir sigorta daha düşük akımlarda atabilir veya gerçek bir arıza sırasında gücü kesemeyebilir.
Tekrarlanan ısıtma ve soğutma döngüleri mekanik gerilime yol açarak elemanda veya mahfazada potansiyel olarak çatlaklara neden olur. Aşırı akım olaylarının sık yaşandığı veya ortam sıcaklığının yüksek olduğu ortamlarda, güvenlik ve güvenilirliği sağlamak için sigortaların düzenli muayene veya değiştirme programlarına ihtiyacı olabilir.
Tablo 2: Çalışma Sıcaklığının Sigorta Ömrü Üzerindeki Etkisi
| Çalışma Sıcaklığı (derece) | Tipik Ömrü (Yıl) | 25 dereceye kıyasla azalma |
|---|---|---|
| 25 | 10 | Temel |
| 60 | 6 | ↓40% |
| 90 | 3 | ↓70% |
5. Ortam Sıcaklığının Sigorta Tepkisine Etkisi
Ortam sıcaklığındaki değişiklikler sigortanın termal davranışı üzerinde doğrudan etkiye sahiptir. Yüksek-sıcaklık ayarlarında sigorta erime noktasına yaklaşmaya başlar ve potansiyel olarak erken çalışmaya neden olur. Öte yandan, daha soğuk ortamlar sigortanın çalışmasını geciktirerek aşağı yöndeki bileşenlerin hasar görmesi riskini artırabilir.
Bu sorunu çözmek için sigorta üreticileri,-düşme eğrileri veya sıcaklık telafisi tabloları yayınlar. Bu kaynaklar, mühendislerin kurulum ortamına göre mevcut değerleri ayarlamasına yardımcı olur.
6. Isı Yayılımı ve Fiziksel Tasarım Hususları
Tutarlı sigorta performansı için uygun ısı dağıtımı şarttır. Sigorta tutucuları, çevredeki muhafazalar, PCB düzeni ve hava akışının tümü sigortanın termal profiline katkıda bulunur. Sigortanın etrafında ısı birikirse, çalışma sıcaklığı artar ve onu tetiklemek için gereken akım azalır.
Tasarımcılar genellikle ısı emiciler kullanır veya sabit koşulları korumak için daha iyi ısı iletkenliğine sahip sigorta tutucuları seçerler. Yüksek-akım uygulamalarında sigortalar arasındaki mesafe, bitişik cihazlar arasında ısı transferinin önlenmesine de yardımcı olur.
7. Örnek Olay İncelemeleri ve Gerçek-Dünya Uygulamaları
Yaz aylarında ortam sıcaklığının 45 dereceyi geçebildiği çöl ortamlarında çalışan bir telekomünikasyon aktarma istasyonunu düşünün. 25 derecelik standart sigortalar, normal akım akışı sırasında yüksek ortam sıcaklıklarından dolayı patlayabilir. Mühendisler,-değerlendirme tablolarına başvurarak ve daha yüksek-değerli bir sigortayı veya gümüş-gibi yüksek sıcaklıktaki malzemelerden yapılmış bir sigortayı seçerek, hizmetin kesintisiz olmasını sağlar ve hatalı açmaları önler.
Benzer şekilde, otomotiv uygulamaları da sıfırın altındaki sabahlardan-sıcak motor bölmelerine kadar çok büyük farklılıklar gösterir. Bu tür sistemlerdeki sigortaların bu dalgalanmaları karşılaması ve kararlı çalışmayı sürdürmesi gerekir. Özel otomotiv-sınıfı sigortalar, spesifikasyonlarında bu aralığı hesaba katar.
8. Değişen Sıcaklıklarda Sigorta Seçimi İçin Pratik Yönergeler
Sigorta seçerken aşağıdaki adımların izlenmesi önerilir:
- Devrenin normal ve arıza akım aralıklarını belirleyin.
- Sigortanın çalışacağı ortam sıcaklığı aralığını değerlendirin.
- Sigortanın mevcut değerini buna göre ayarlamak için üreticinin değer düşürme tablolarını- kullanın.
- Uygulama için uygun termal özelliklere sahip malzemeleri seçin.
- Sigortanın bulunduğu ortamda yeterli havalandırma veya ısı dağıtma mekanizmaları olduğundan emin olun.
| Düşünce | Önerilen Eylem |
|---|---|
| Ortam Sıcaklığı | Sigorta değerini ayarlamak için-düşürme eğrisini kullanın |
| Isı Dağılımı | Hava akışını iyileştirin veya ısı emiciler kullanın |
| Malzeme Seçimi | Erime noktasını uygulama sıcaklığıyla eşleştirin |
9. Sonuç
Sıcaklık, sigortaların seçiminde ve performansında kritik bir faktördür. Elektrik iletkenliğini değiştirmekten termal eskimeye neden olmaya kadar sıcaklık değişiklikleri, bir sigortanın aşırı akım koşullarına nasıl ve ne zaman tepki vereceğini etkiler. Mühendisler, bu etkileri anlayarak ve sigorta seçimi ve kurulumunda en iyi uygulamaları birleştirerek, tüm çevre koşullarında elektrik sistemleri için güvenilir koruma sağlayabilirler.
İster tüketici elektroniği, endüstriyel ekipman veya otomotiv sistemlerinde olsun, doğru sigorta uygulaması hem performansı hem de güvenliği sağlar. Doğru bilgiyle sıcaklık artık bir risk oluşturmaz-ancak yönetilebilir bir tasarım parametresi haline gelir.
