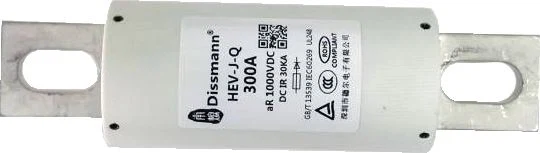

Seramik Kartuş Sigorta
Anma Akımı:5A-800A
Anma Gerilimi: 1000VDC
Kesme kapasitesi:AC100KA/DC30KA
Koruma türü:aR
Soruşturma göndermek
Product Details ofSeramik Kartuş Sigorta
Çin'de 20 yıllık deneyime sahip Seramik EV şarj yığını sigorta üreticisi
EV şarj yığın sigortası hakkında temel bilgiler
Cıvata bağlantılı hızlı tip sigorta, Boyut ve performans UL248,GB13539,IEC60269'a uygundur
Anma Gerilimi: 1000VDC veya daha düşük,Anma Akımı: 600A, koruma türü:aR,Kesme kapasitesi: DC30KA(Zaman sabiti 15ms'den küçük veya buna eşit)
AB ve ROHS direktifine uygunluk.
CCC ve TUV sertifikası ile onaylanmıştır
EV şarj yığını sigortasının amacı
Bu seri ürünler, küçük boyutlu, Yüksek Kesme kapasiteli, Sıcaklık şok direnci, Akım dalgalanması, Mekanik titreşim ve şok ve Güçlü kimyasal yük ile Yuvarlak Boru Cıvatalı Bağlantı Sigortalarıdır. Elektrikli araç tahrik güç sistemi, Enerji depolama ve güç pilleri, Enerji depolama kapasitörü, Frekans dönüştürme kontrolörü, şarj cihazı, kablo ve diğer otomotiv parçaları ve ekipmanlarının kısa devre, aşırı yük ve yedekleme koruması için geçerlidir.
Ürün özelliği
modeli | Nominal Akım(A) | Yüzde 100 voltaj düşüşü (mv) | Beden Kodu | Kurulum |
HEV-JQ-600 | 600 | 140.2 | HF5 Serisi | Cıvata M12'yi takın, Önerilen Tork: 28N.m |
Mühendislik çizimi,Boyut koduna göre boyutu seçin.
Beden Kodu | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1.5 |
HF5 Serisi | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 34 |
| modeli | Anma akımı | I2t(A2s) | Güç dağılımı | Beden kodu | Düzenlemek | |
| ark öncesi | Toplam | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | Montaj Cıvatası M8 tavsiye edilen tork 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | Montaj Cıvatası M10 önerilen tork 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 Serisi | Montaj cıvatası M12 tavsiye edilen tork 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
EV şarj cihazı sigortasının ürün sistem kodu
EV şarj yığını sigortasının malzemeleri
Bölüm | Malzeme |
Uç kapağı | Bakır alaşımı |
Sigorta gövdesi | cam elyafı |
dolgu | Kuvars kumu |
Nakliye ve depolama
Toplu taşıma
Nakliye sırasında yağmur ve kar istilası ve mekanik hasardan kaçınılmalıdır.
Depolama sıcaklığı
Ürün saklama sıcaklığı: -40 derece ~ 120 derece . Bağıl nem 40 derecede yüzde 70'i, bağıl nem 30 derecede yüzde 80'i ve 20 derecede bağıl nem yüzde 90'ı geçmez.
Paketleme saklama sıcaklığı: -40 derece ~ 70 derece . Bağıl nem yüzde 90'dan fazla değil, yoğuşma yok.
